AD510



AD510
Präzisions-OP, single

Allgemein
Type AD 510 JH
Analog Device

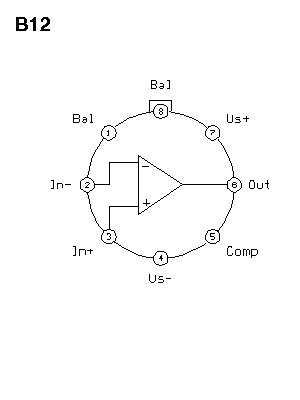

Anschlussbelegung


Bild vergrößern - klicken!
Grenzdaten
Zulässige Versorgungsspannungen +V/-V oder ñV ±18V
Zulässige Differenz-Eingangsspannung USV
Zulässige Kurzschlußdauer
Minimal zulässige Umgebungstemperatur 0°C
Maximal zulässige Umgebungstemperatur 70°C
Gehäuse

Bild vergrößern - klicken!
Kenndaten
Eingangsfehlspannung bei 25°C 0,1mV
Temperaturkoeffizient der Offsetspannung pro °C 3µV/°C
(positive supply rejection ratio) Reaktion der Offsetsp. aus Versorgungssp. 92dB
Fehlstrom, den die Offsetspannung nach sich zieht 5n
Eingangsruhestrom bei 0 Volt Ausgangsspannung 25n
Erreichbarer Ausgangsspannungshub ±10V
Großsignal-Spannungsverstärkung 108dB
(common mode rejection ratio) Gleichtaktunterdrückung 94dB
(slew rate) Anstiegsgeschwindigkeit des Ausgangssignals 0,1V/µs
Transitfrequenz bei 0 dB Spannungsverstärkung 0,3MHz
Großsignal-Bandbreite bei maximaler Ausgangsspannung 1,5kHz
