AD528

  Hochgeschwindigkeits-OP, single


Allgemein
Type AD 528 J
Analog Device

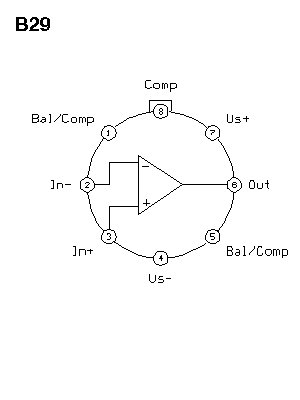

Anschlussbelegung


Bild vergrößern - Klicken!
Grenzdaten
Zulässige Versorgungsspannungen +V/-V oder ñV ±20V
Zulässige Differenz-Eingangsspannung 20V
Minimal zulässige Umgebungstemperatur 0°C
Maximal zulässige Umgebungstemperatur 70°C

Gehäuse


Bild vergrößern - Klicken!
Kenndaten
Eingangsfehlspannung bei 25°C 1mV
Temperaturkoeffizient der Offsetspannung pro °C 25µV/°C
(positive supply rejection ratio) Reaktion der Offsetsp. aus Versorgungssp. 90dB
Fehlstrom, den die Offsetspannung nach sich zieht 5p
Eingangsruhestrom bei 0 Volt Ausgangsspannung 10p
Erreichbarer Ausgangsspannungshub ±10V
Großsignal-Spannungsverstärkung 100dB
(common mode rejection ratio) Gleichtaktunterdrückung 90dB
(slew rate) Anstiegsgeschwindigkeit des Ausgangssignals 70V/µs
Transitfrequenz bei 0 dB Spannungsverstärkung 10MHz
