AD611

  OP mit JFET-Eingangsstufen, single

Allgemein
Type AD 611 JH
And

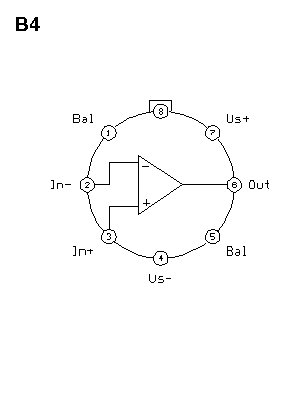

Anschlussbelegung


Bild vergrößern - Klicken!
Grenzdaten
Minimale zulässige Versorgungsspannung +V/-V oder ñV ±5V
Zulässige Versorgungsspannungen +V/-V oder ñV ±18V
Zulässige Eingangsspannungen +V/-V oder ñV ±12V
Minimal zulässige Umgebungstemperatur 0°C
Maximal zulässige Umgebungstemperatur 70°C

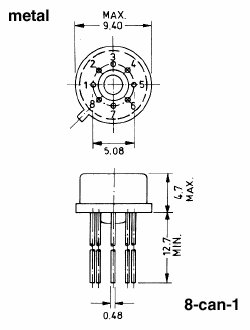

Gehäuse


Bild vergrößern - Klicken!
Kenndaten
Eingangsfehlspannung bei 25°C 0.25mV
Temperaturkoeffizient der Offsetspannung pro °C 5µV/°C
(positive supply rejection ratio) Reaktion der Offsetsp. aus Versorgungssp. 50dB
Fehlstrom, den die Offsetspannung nach sich zieht 10p
Eingangsruhestrom bei 0 Volt Ausgangsspannung 25p
Großsignal-Spannungsverstärkung 80V/mV
(common mode rejection ratio) Gleichtaktunterdrückung >74dB
(slew rate) Anstiegsgeschwindigkeit des Ausgangssignals 13V/µs
GBW (gain-bandwidth product) 2MHz
Spannung, bei der die angegebenen Kenndaten gültig sind ±15V
