HEF4738 VP
IEC/IEEE Businterface

Allgemein
HEF4738VP
Bauteil-Hersteller Philips


Grenzdaten
Gültiger Temperaturbereich -40 - +85°C
minimale Versorgungsspannung (V) -0.5V
maximale Versorgungsspannung (V) +18.0V

Signalzeiten
Udd UIL
*UNL		 UIH
*UNH		 Idd
µA		 Pin
->
Pin		 tTR
ns
typ		 tPD
ns
typ
5.0     <40
10.0     <100

Beschreibung
      Der integrierte CMOS-Schaltkreis 4738 enthält ein ICE/IEEE Businterface mit       Tristate-Ausgängen.

      Der Baustein realisiert ein IEC-Bus-Interface nach IEC-Report 66 CO 22 und IEEE Standard 488-1975.

      Anwendungen: Interface zu programmierbaren Messgeräten.

      Baureihen: LOCMOS.

      Datenbücher: Philips, HEF4000B Logic Family CMOS Data Handbook, 1995.

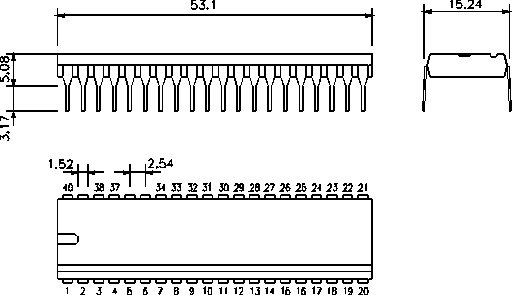

Gehäuse

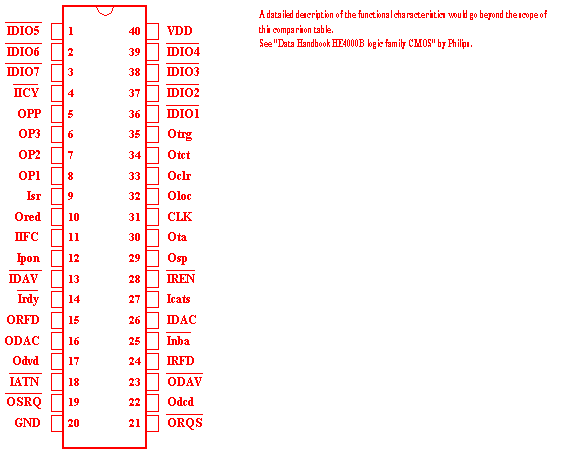

Pinbelegung



Bild vergrößern - Klicken!



Bild vergrößern - Klicken!
