LH0052
OP mit Feldeffekt-Eingangsstufen, single

Allgemein

Type LH 0052 CD
Nsc

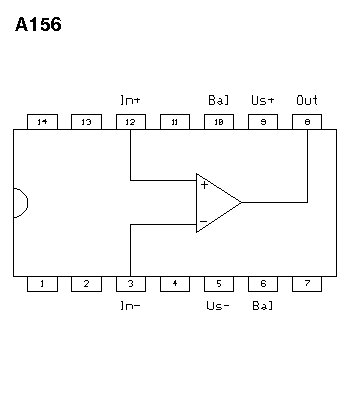

Anschlussbelegung


Bild vergrößern - klicken!

Grenzdaten
Zulässige Versorgungsspannungen +V/-V oder ñV ±22V
Zulässige Eingangsspannungen +V/-V oder ñV ±15V
Zulässige Differenz-Eingangsspannung 30V

Zulässige Kurzschlußdauer
Maximale Gesamtverlustleistung pro IC (Int = internally limited 500mW
Minimal zulässige Umgebungstemperatur 25°C
Maximal zulässige Umgebungstemperatur 85°C

Gehäuse

Bild vergrößern - klicken!
Kenndaten
Eingangsfehlspannung bei 25°C 0,2mV
Temperaturkoeffizient der Offsetspannung pro °C 5µV/°C

Fehlstrom, den die Offsetspannung nach sich zieht 20f

Eingangsruhestrom bei 0 Volt Ausgangsspannung 1p

Erreichbarer Ausgangsspannungshub ±12V

Großsignal-Spannungsverstärkung 104dB
Ruheleistungsaufnahme 90mW

(common mode rejection ratio) Gleichtaktunterdrückung 90dB
(overshoot) Prozentuale Übersteuerung des Ausgangssignals 15%
(slew rate) Anstiegsgeschwindigkeit des Ausgangssignals 3V/µs
Großsignal-Bandbreite bei maximaler Ausgangsspannung 40kHz

Spannung, bei der die angegebenen Kenndaten gültig sind ±15V
