LM326
Positive/negative Festspannungsregler


Allgemein
Type LM 326 H
Spannungsbereich, Vorzeichenfeld (+, -, ±, R+, R-, R±, S+, S-, S±, ES+, ES-, ES±, Z) -±12
National Semiconductor
´Die
National Semiconductor GmbH

Industriestr. 10
D-82256 Fürstenfeldbruck
Tel.: (08141) 103-0
Fax.: (08141) 103-554
www.national.com
Grenzdaten
Max. Ausgangsstrom IOut 100mA
Gesamtverlustleistung, int=internally limited 2W
Umgebungstemperatur 25°C
Wärmewiderstand (Junction-Gehäuse) 20°C/W
Wärmewiderstand (Junction-Umgebung) 215°C/W
max. stab. Eingangsspannung (ungeregelt) 30V
min. Spannungsdifferenz Eingang-Ausgang 2V
min. zulässige Umgebungstemperatur 0°C
max. zulässige Umgebungstemperatur 70°C
Kenndaten
min. stab. Ausgangsspannung VOut 11.5V
max. stab. Ausgangsspannung VOut 12.5V
Abweichung der Ausgangsspannung bei Änderung der Eingangsspannung 2mV
Eingangsspannung für Line Regulation 15...30V
Abweichung der Ausgangsspannung bei Änderung des Laststroms <10mV
Ausgangsstrom für Load Regulation 0...50mA
Temperaturkoeffizient der Ausgangsspannung 0.1ppm/°C
Ausgangsrauschspannung (output noise voltage) 100µV

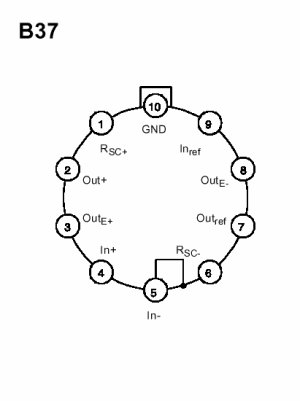

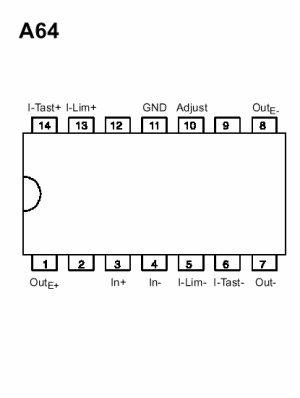

Anschlussbelegung

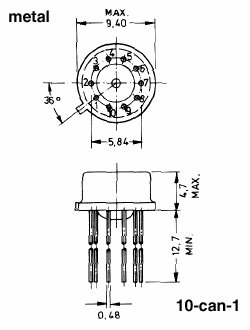

Gehäuse
