MC3446
4 unsymmetrische Leitungstransceiver mit gemeinsamer Freigabe für IEEE-488, geeignet für Party-line Betrieb

Allgemein
MC3446D
uni
Bauteil-Hersteller Tix
orginal Datenbücher des Hersteller
Texas Instruments, Interface Circuits Data Book, 1987
´ergänzende
9): die maximalen Werte der Signaldurchlaufzeit sind für 25°C angegeben

Grenzdaten
Versorgungsspannung 5V
Maximale Versorgungsspannung(en) 7V
Betriebstrom (für Treiber id.R. bei inaktiven Ausgängen) 32mA
Maximal zulässige Eingangsspannung 5.5V
Maximaler Ausgangsstrom (L/H) 150mA
Untere Triggerschwelle (Empfängereingang) <0.85V
Obere Triggerschwelle (Empfängereingang) >1.8V
Ausgangsstrom Low 48mA
Ausgangsstrom High -0.4mA

Signalzeiten
Standard Pin Datarate
kb/s &kbaud		 Slew rate
µs/V		 CL
pF		 RL
Ohm		 UOD
V		 UOL
V		 UOH
V
5   D->B/B->R   50/40   40/50     50 100   <0.4 3.3
Standard Pin typ tdis max
HZ
ns		 typ ton max
ZH
ns		 typ tdis max
LZ
ns		 typ ton max
ZL
ns
5   D->B/B->R

Beschreibung
Der Baustein 3446 enthält 4 nicht-invertierende unsymmetrische Bustransceiver mit Open-Kollektor-Ausgängen für IEEE-488.

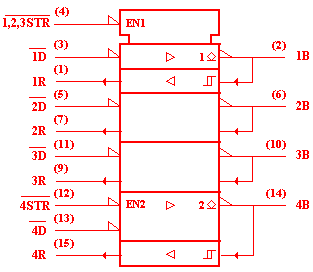

Die Treiber besitzen Open-Kollektor-Ausgänge. Die Treiber 1 bis 3 werden durch einen gemeinsamen Low-aktiven Strobeeingang 1,2,3STR gesteuert, der 4. Treiber besitzt einen eigenen ebenfalls Low-aktiven Freigabeeingang 4STR. Die Treiber und Empfänger sind nicht invertierend. Jeder Treiberausgang ist intern mit einem Spannungsteiler verbunden, der die Spannung des unbelasteten Ausgangs bestimmt und einen Leitungsabschluss erzeugt. Die Treiberausgänge sind beim Ein- und Ausschalten des Bausteines ausgeschaltet, wenn die Eingänge auf High liegen. Die Empfänger besitzen eine Eingangshystrese von 950mV.

      Anwendungen: IEEE-488 Interfaces

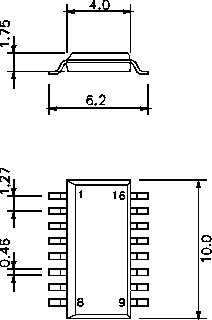

      Gehäuseformen: 16DIL, 16SMD.

      Standards: uni.

      Hersteller: Tix.

      Quellen (ab 1976): Tix87.

      Datenbücher/Selection Guides: Texas Instruments, Interface Circuits Data Book, 1987.
