NE535
Universell anwendbarer OP, single


Allgemein
Type NE 535 FE
Mullard, Philips, Valvo

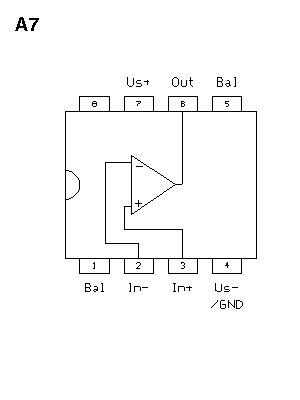

Anschlussbelegung


Bild vergrößern - Klicken!
Grenzdaten
Zulässige Versorgungsspannungen +V/-V oder ñV ±18V
Zulässige Eingangsspannungen +V/-V oder ñV ±15V
Zulässige Differenz-Eingangsspannung 30V
Zulässige Kurzschlußdauer
Maximale Gesamtverlustleistung pro IC (Int = internally limited 1W
Minimal zulässige Umgebungstemperatur 0°C
Maximal zulässige Umgebungstemperatur 70°C

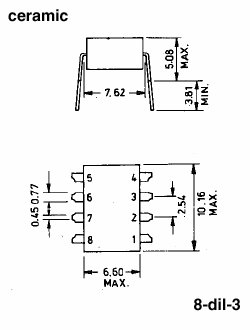

Gehäuse

Bild vergrößern - Klicken!
Kenndaten
Eingangsfehlspannung bei 25°C 2mV
Temperaturkoeffizient der Offsetspannung pro °C 6µV/°C
Fehlstrom, den die Offsetspannung nach sich zieht 15n
Eingangsruhestrom bei 0 Volt Ausgangsspannung 65n
Erreichbarer Ausgangsspannungshub ±13V
Großsignal-Spannungsverstärkung 114dB
(common mode rejection ratio) Gleichtaktunterdrückung 90dB
(overshoot) Prozentuale Übersteuerung des Ausgangssignals 6%
(slew rate) Anstiegsgeschwindigkeit des Ausgangssignals 15V/µs
Transitfrequenz bei 0 dB Spannungsverstärkung 1MHz
Spannung, bei der die angegebenen Kenndaten gültig sind ±15V
