OPA600
OP mit großer (Frequenz-) Bandbreite, single

Allgemein
Type OPA 600 BM
Bub

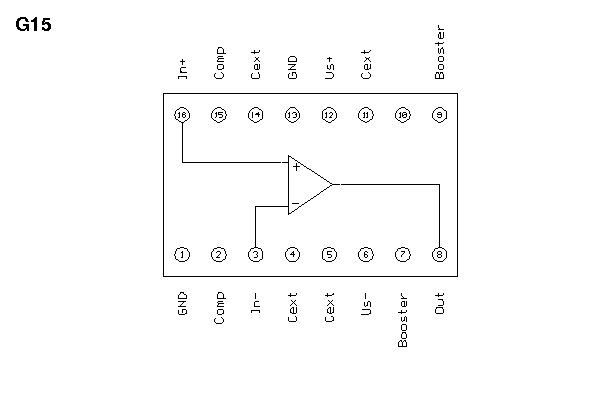

Anschlussbelegung

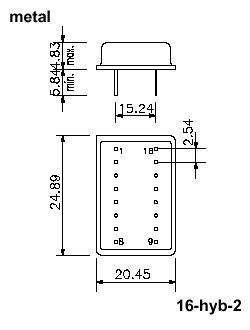

Gehäuse

Grenzdaten
Zulässige Versorgungsspannungen +V/-V oder ñV ±17V
Zulässige Eingangsspannungen +V/-V oder ñV ±17V
Zulässige Differenz-Eingangsspannung ±17V
Zulässige Kurzschlußdauer <5s
Maximale Gesamtverlustleistung pro IC (Int = internally limited 1.6W
Minimal zulässige Umgebungstemperatur 25°C
Maximal zulässige Umgebungstemperatur 85°C
Kenndaten
Eingangsfehlspannung bei 25°C ±2mV
Temperaturkoeffizient der Offsetspannung pro °C <±80µV/°C
Fehlstrom, den die Offsetspannung nach sich zieht 20p
Eingangsruhestrom bei 0 Volt Ausgangsspannung 20p
Erreichbarer Ausgangsspannungshub >±10V
Großsignal-Spannungsverstärkung 94dB
(common mode rejection ratio) Gleichtaktunterdrückung 80dB
(slew rate) Anstiegsgeschwindigkeit des Ausgangssignals 500V/µs
GBW (gain-bandwidth product) 150MHz
Spannung, bei der die angegebenen Kenndaten gültig sind ±15V
