SFC2318
Hochgeschwindigkeits-OP, single

Allgemein
Type SFC2318 EC
Nuc, Ses, Tho

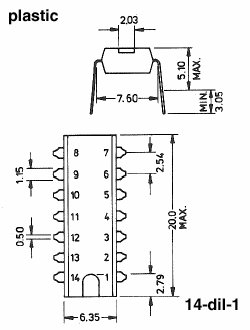

Anschlussbelegung


Bild vergrößern - Klicken!
Grenzdaten
Zulässige Versorgungsspannungen +V/-V oder ñV ±18V
Zulässige Eingangsspannungen +V/-V oder ñV ±15V
Zulässige Differenz-Eingangsspannung 30V
Zulässige Kurzschlußdauer
Maximale Gesamtverlustleistung pro IC (Int = internally limited 500mW
Minimal zulässige Umgebungstemperatur 0°C
Maximal zulässige Umgebungstemperatur 70°C
Kenndaten
Eingangsfehlspannung bei 25°C 2mV
Fehlstrom, den die Offsetspannung nach sich zieht 3n
Eingangsruhestrom bei 0 Volt Ausgangsspannung 50n
Erreichbarer Ausgangsspannungshub ±13V
Großsignal-Spannungsverstärkung 106dB
(common mode rejection ratio) Gleichtaktunterdrückung 100dB
(slew rate) Anstiegsgeschwindigkeit des Ausgangssignals 30V/µs
