SN 72702
Universell anwendbarer OP, single

Allgemein
Type SN 72702 S
Texas Instruments

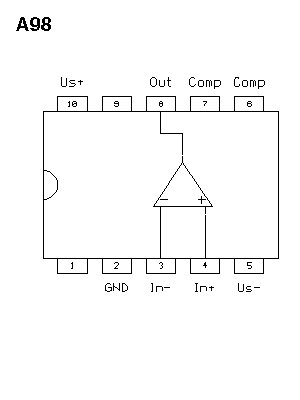

Anschlussbelegung


Bild vergrößern - Klicken!
Grenzdaten
Zulässige Versorgungsspannungen +V/-V oder ñV 14/7V
Zulässige Eingangsspannungen +V/-V oder ñV 1,5/6V
Zulässige Differenz-Eingangsspannung 5V
Maximale Gesamtverlustleistung pro IC (Int = internally limited 300mW
Minimal zulässige Umgebungstemperatur 0°C
Maximal zulässige Umgebungstemperatur 70°C

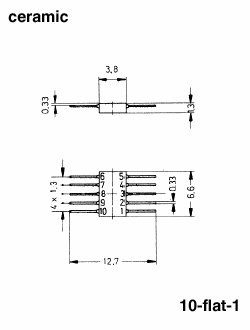

Gehäuse


Bild vergrößern - Klicken!
Kenndaten
Eingangsfehlspannung bei 25°C 1,5mV
Temperaturkoeffizient der Offsetspannung pro °C 5µV/°C
(positive supply rejection ratio) Reaktion der Offsetsp. aus Versorgungssp. 80dB
Fehlstrom, den die Offsetspannung nach sich zieht 0,5µA
Temperaturkoeffizient des Offsetstroms, analog zu AlphaE 4nA/°C
Eingangsruhestrom bei 0 Volt Ausgangsspannung 2,5µA
Großsignal-Spannungsverstärkung 71dB
Ruheleistungsaufnahme 90mW
(common mode rejection ratio) Gleichtaktunterdrückung 92dB
(overshoot) Prozentuale Übersteuerung des Ausgangssignals 10%
(slew rate) Anstiegsgeschwindigkeit des Ausgangssignals 11V/µs
Großsignal-Bandbreite bei maximaler Ausgangsspannung 200kHz
Spannung, bei der die angegebenen Kenndaten gültig sind 12/6V
