TAA521
Universell anwendbarer OP, single

Allgemein
Type TAA 521
Siemens, Valvo

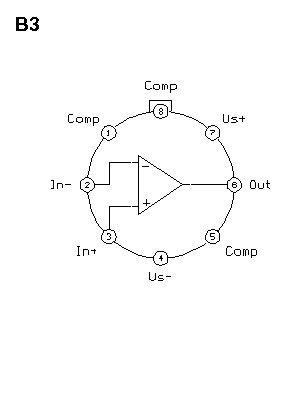

Anschlussbelegung




Bild vergrößern - Klicken!
Grenzdaten
Zulässige Versorgungsspannungen +V/-V oder ñV ±18V
±10V
Zulässige Differenz-Eingangsspannung 5V
5s
500mW
Minimal zulässige Umgebungstemperatur 0°C
Maximal zulässige Umgebungstemperatur 70°C

Gehäuse


Bild vergrößern - Klicken!
Kenndaten
Eingangsfehlspannung bei 25°C 2mV
Temperaturkoeffizient der Offsetspannung pro °C 6µV/°C
(positive supply rejection ratio) Reaktion der Offsetsp. aus Versorgungssp. 92dB
Fehlstrom, den die Offsetspannung nach sich zieht 0,1µA
Eingangsruhestrom bei 0 Volt Ausgangsspannung 0,3µA
Erreichbarer Ausgangsspannungshub ±13V
Großsignal-Spannungsverstärkung 93dB
80mW
(common mode rejection ratio) Gleichtaktunterdrückung 90dB
10%
Transitfrequenz bei 0 dB Spannungsverstärkung 10MHz
±15V
