TAA 761
Universell anwendbarer OP, single


Allgemein
Type TAA 761
Siemens ,Valvo

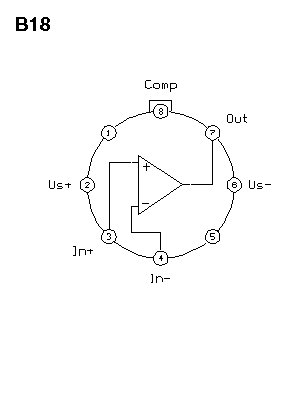

Anschlussbelegung


Bild vergrößern - Klicken!
Grenzdaten
Zulässige Versorgungsspannungen +V/-V oder ñV ±18V
Zulässige Differenz-Eingangsspannung USV
Minimal zulässige Umgebungstemperatur 0°C
Maximal zulässige Umgebungstemperatur 70°C

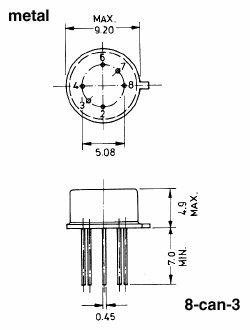

Gehäuse


Bild vergrößern - Klicken!
Kenndaten
Eingangsfehlspannung bei 25°C 6maxmV
Temperaturkoeffizient der Offsetspannung pro °C 6µV/°C
(positive supply rejection ratio) Reaktion der Offsetsp. aus Versorgungssp. 92dB
Fehlstrom, den die Offsetspannung nach sich zieht 80n
Temperaturkoeffizient des Offsetstroms, analog zu AlphaE 0,3nA/°C
Eingangsruhestrom bei 0 Volt Ausgangsspannung 0,5µA
Erreichbarer Ausgangsspannungshub 15/14V
Großsignal-Spannungsverstärkung 90dB
Ruheleistungsaufnahme 45mW
(common mode rejection ratio) Gleichtaktunterdrückung 79dB
(slew rate) Anstiegsgeschwindigkeit des Ausgangssignals 9V/µs
Spannung, bei der die angegebenen Kenndaten gültig sind ±15V
