TCA325
Spannungskomparator, single




Allgemein
Type TCA325A
Sie

´Die
Sie :
Siemens AG

Wittelsbacherplatz 2
D-80333 München
Tel.: (089) 234-0
Fax.: (089) 234-4242
www.infineon.com

Grenzdaten
Zulässige Versorgungsspannungen +V/-V oder ñV ±15V
Zulässige Differenz-Eingangsspannung 13V
Kenndaten
Eingangsfehlspannung bei 25°C <5.5mV
Temperaturkoeffizient der Offsetspannung pro °C 6µV/°C
(positive supply rejection ratio) Reaktion der Offsetsp. aus Versorgungssp. 92dB
Fehlstrom, den die Offsetspannung nach sich zieht 80n
Temperaturkoeffizient des Offsetstroms, analog zu AlphaE 0,3nA/°C
Eingangsruhestrom bei 0 Volt Ausgangsspannung 0.5µA
Erreichbarer Ausgangsspannungshub ±14.8V
Großsignal-Spannungsverstärkung 85dB
Ruheleistungsaufnahme 45mW
(common mode rejection ratio) Gleichtaktunterdrückung 83dB
(slew rate) Anstiegsgeschwindigkeit des Ausgangssignals 50V/µs
Spannung, bei der die angegebenen Kenndaten gültig sind ±15V

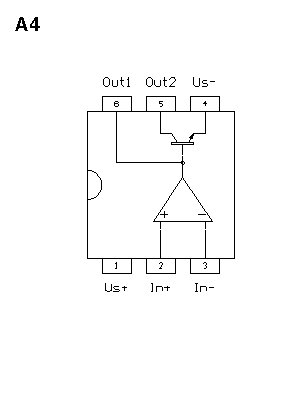

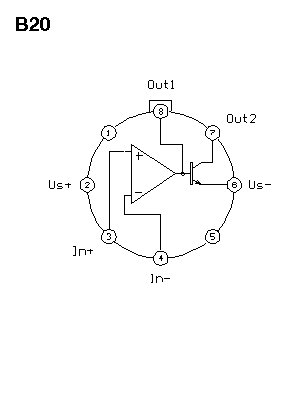

Anschlussbelegung

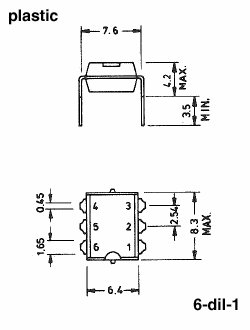

Gehäuse
